Herstelle: Simarine
Hersteller-Artikelnummer: STR-A
Kompatibilität mit Metall- und Aluminiumtanks.
Der Adapter ist konzipiert für Metalltanks, einschließlich Aluminiumtanks, bei denen das Radarsignal das Tankmaterial nicht direkt durchdringen kann. Er ist sowohl mit den SIMARINE STR1- als auch mit den STR2-Radar-Tankfüllstandsmessern kompatibel.
Empfohlene Montageart
Der STR-A-Adapter wird mithilfe der S5-Flanschöffnung oben auf dem Tank montiert. Dabei handelt es sich um eine 5-Loch SAE Befestigung, wie sie bei den meisten vorhandenen WEMA Gebern verwendet wird.

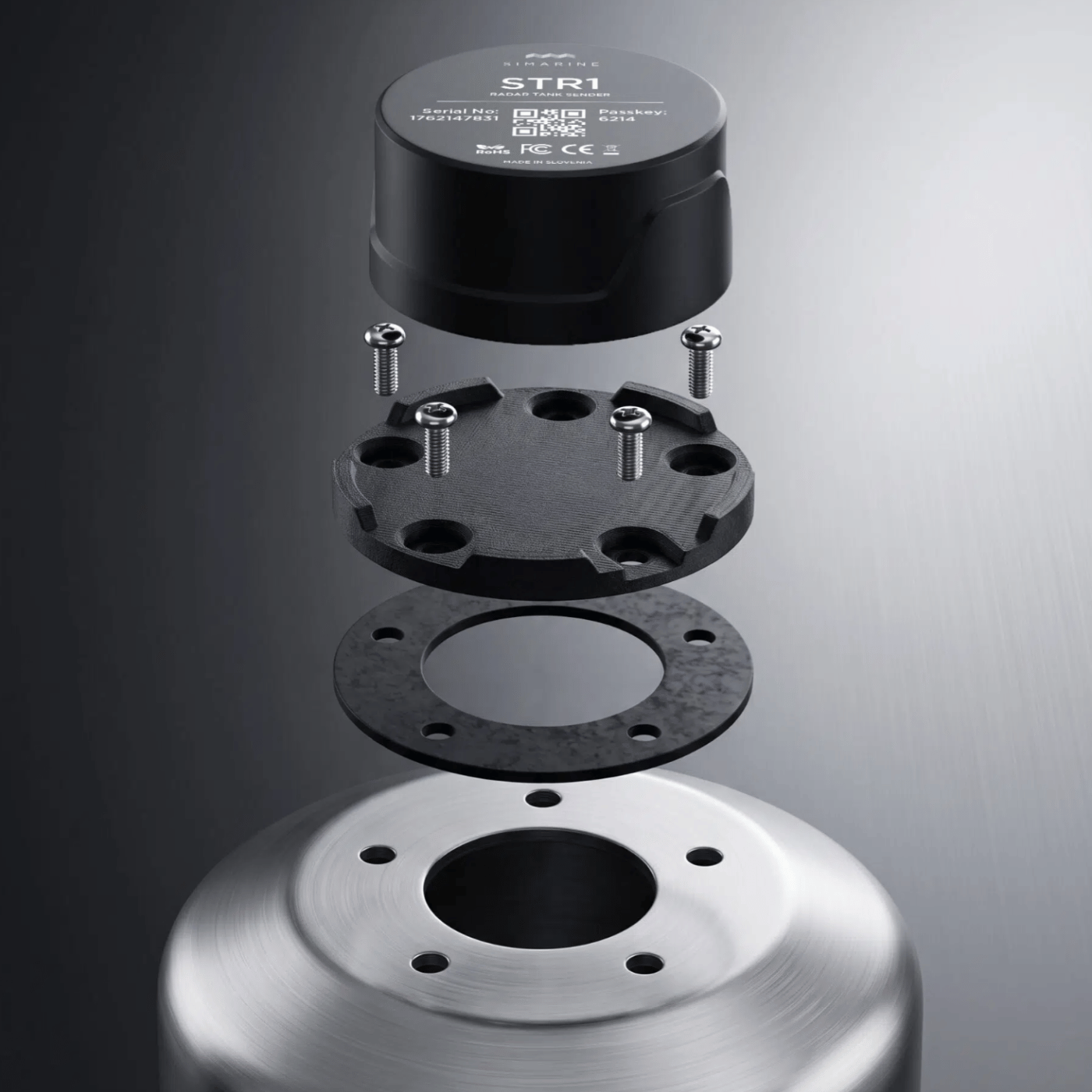

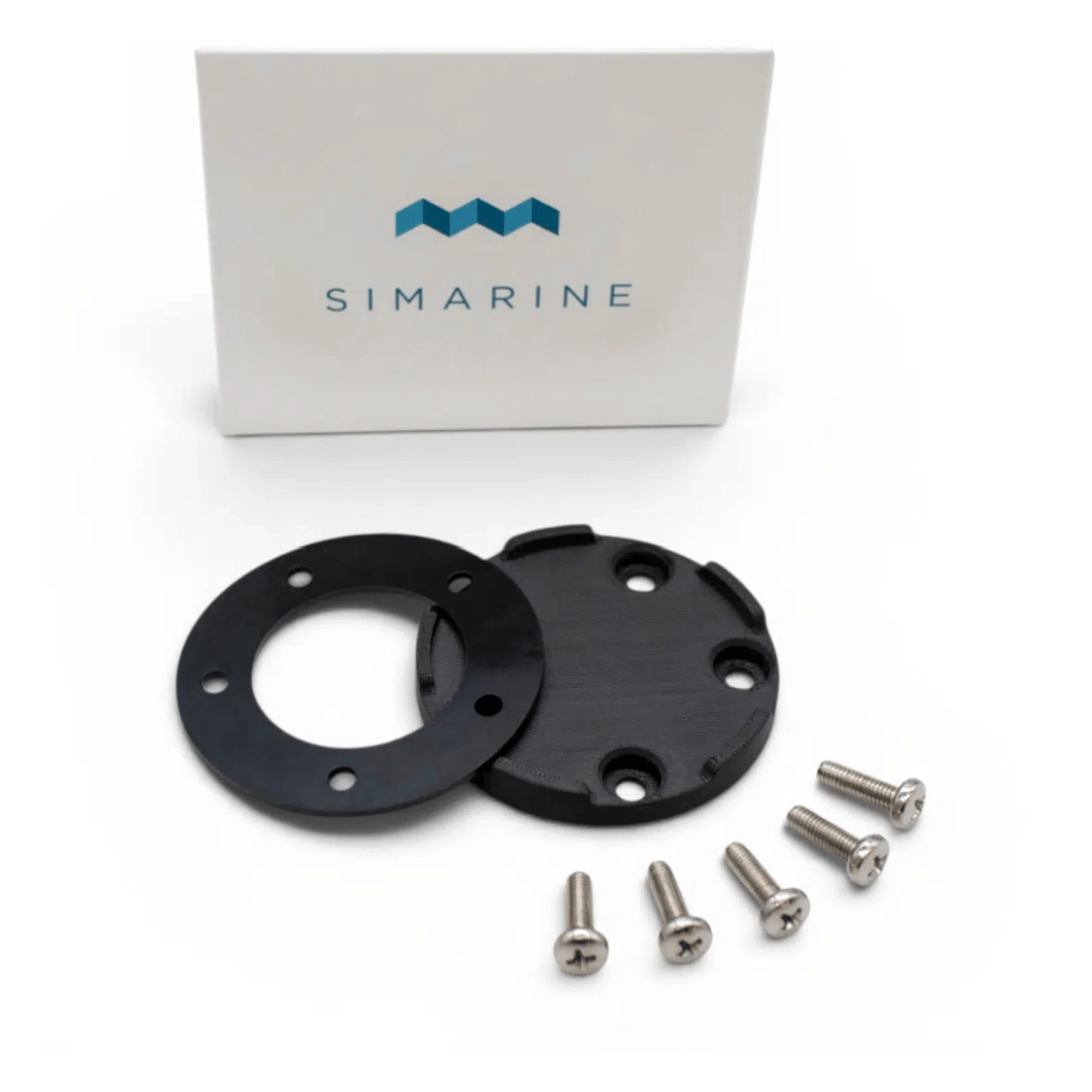

Die Gummidichtung wird zwischen Tank und Adapter platziert, und der Adapter wird mit den mitgelieferten Schrauben befestigt. Der Simarine STR1 oder STR2-Sender wird dann zentriert und mit seinem Klebeband oben auf dem Adapter fixiert. Die Schrauben sollten gleichmäßig angezogen, aber nicht zu fest angezogen werden.
Der Adapter hat einen Außendurchmesser von ca. Ø 68 mm.
Die Radaröffnung / das freie Fenster sollte ca. Ø 54 mm betragen und der Adapteröffnung entsprechen, damit das Radarsignal ungehindert in den Tank gelangen kann. Die Einbauhöhe mit dem am Adapter montierten STR-Sensor beträgt ca. 38 mm.
Aus Hygienegründen ist der Adapter nicht für Trinkwassertanks freigegeben.
