Individuelle Stromkreise für geschützte Installationen

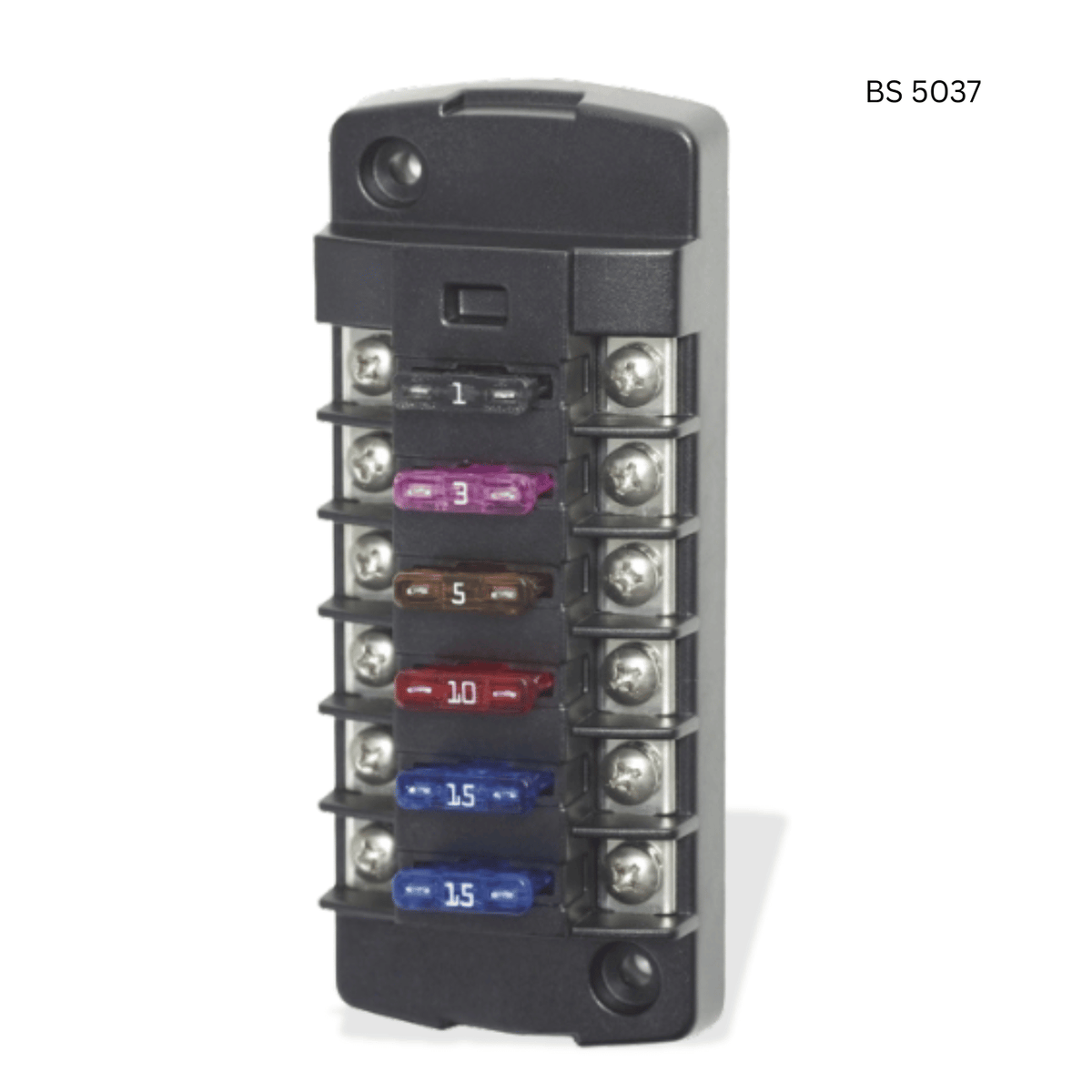

Der Blue Sea BS 5037 Sicherungsblock aus der ST-Serie ist der Problemlöser für komplexe und individuelle Verkabelungen an Bord von Yachten oder in Reisemobilen. Anstatt den Strom wie bei Standard-Sicherungsblöcken von einem einzigen dicken Hauptkabel auf alle Verbraucher aufzuteilen, dient der BS 5037 als kompakter Halter für sechs komplett voneinander isolierte Sicherungen.
Da jeder der sechs Steckplätze über einen eigenen Eingang und Ausgang verfügt, können Sie Leitungen absichern, die von völlig unterschiedlichen Stromquellen stammen. So lassen sich beispielsweise Dauerstrom (ungeschaltet) und geschalteter Strom oder sogar unterschiedliche Spannungsquellen nebeneinander in einem einzigen, aufgeräumten Block organisieren. Da das Modul ohne Schutzabdeckung konstruiert ist, bietet es eine minimale Bauhöhe und eignet sich hervorragend für die Montage hinter berührungsgeschützten Panels.
Der entscheidende Unterschied: Blue Sea 5037 im Vergleich
Innerhalb der Blue Sea ST-Serie gibt es verschiedene 6-fach-Sicherungsblöcke. Der BS 5037 zeichnet sich durch die Kombination aus unabhängigen Stromkreisen und dem Verzicht auf eine Abdeckung aus:
- Abgrenzung zum Modell BS 5035: Das Modell 5035 ist elektrisch identisch (6 unabhängige Stromkreise), wird jedoch inklusive einer schützenden Polycarbonat-Abdeckung geliefert. Der hier angebotene 5037 ist die flachere und kostengünstigere Wahl, wenn der Block ohnehin sicher hinter einer Verkleidung sitzt.
- Abgrenzung zum Modell BS 5033: Das Modell 5033 kommt ebenfalls ohne Abdeckung, besitzt jedoch einen gemeinsamen Plus-Pol (Common Source). Beim 5033 teilen sich alle 6 Sicherungen denselben Stromeingang, während der 5037 sechs separate Einspeisungen erlaubt.
- Hinweis zur Masse: Aufgrund der Einzelabsicherung verfügt dieses Modell über keine integrierte Minus-Sammelschiene.
BS 5033 - Vorteile robuster maritimer-Qualität trotz flacher Bauweise
Die Basis des Sicherungsblocks besteht aus flammhemmendem, verstärktem Polycarbonat. Um die bestmögliche Leitfähigkeit und extremen Korrosionsschutz in salzhaltiger Luft zu gewährleisten, sind alle stromführenden Kontakte aus verzinntem Kupfer gefertigt. Die robusten Anschlussschrauben (#8-32) für die Ringkabelschuhe sind ab Werk mit unverlierbaren Zahnscheiben versehen – das sorgt für einen rüttelfesten Halt selbst bei starken Motor- und Wellenvibrationen.
Die wichtigsten Vorteile im Überblick:
- Völlig unabhängig: 6 komplett voneinander isolierte Stromkreise (jeweils eigener Ein- und Ausgang).
- Vielseitig einsetzbar: Ideal für die Bündelung separater Leitungen oder gemischter Spannungsnetze.
- Ultra-kompakt: Ohne Abdeckung perfekt für Installationen mit minimaler Einbautiefe.
- Leistungsstark: Erlaubt bis zu 30 Ampere pro einzelnem Stromkreis (max. 32V DC).
- Vibrationsfest & Maritim-tauglich: Verzinnte Kupferkontakte und Schraubklemmen mit fest integrierten Zahnscheiben.
Technische Daten (Blue Sea BS 5037):
| Eigenschaft | Spezifikation |
| Anzahl der Stromkreise | 6 (komplett voneinander unabhängig / isoliert) |
| Elektrisches Layout | Independent Source (kein gemeinsamer Plus-Pol) |
| Integrierte Minus-Schiene | Nein |
| Schutzabdeckung | Nein (ohne Abdeckung) |
| Zulässiger Sicherungstyp | ATO / ATC Flachstecksicherungen (Standard KFZ) |
| Max. Betriebsspannung | 32V DC |
| Max. Stromstärke pro Stromkreis | 30 Ampere |
| Anschlussschrauben (Ein- & Ausgang) | #8-32 (M4) mit integrierter Zahnscheibe |
| Material Kontakte/Klemmen | Kupfer, verzinnt |
| Material Basis | Verstärktes Polycarbonat (Isolierend) |
| Abmessungen (L x B x H) | ca. 92,7 x 84,2 x 28,0 mm (niedrige Bauhöhe) |
(Hinweis: ATO/ATC Flachstecksicherungen sind nicht im Lieferumfang enthalten und müssen passend zu Ihren Verbrauchern separat bestellt werden.)
